Typ a specifikace
| velikost | Velikost spojovací tyče | Zpracování | Amtdle tdenthouse |
| Kombinovaná matice 115mm | 15/17 (D15, D16) | Litina | 1,05 kg |
| Kombinovaná matice 120mm | D15/17 (D15,D16) | Litina | 1,20 kg |
| Kombinovaná matice 130mm | D20 | Kovaný |
1,3 kg |

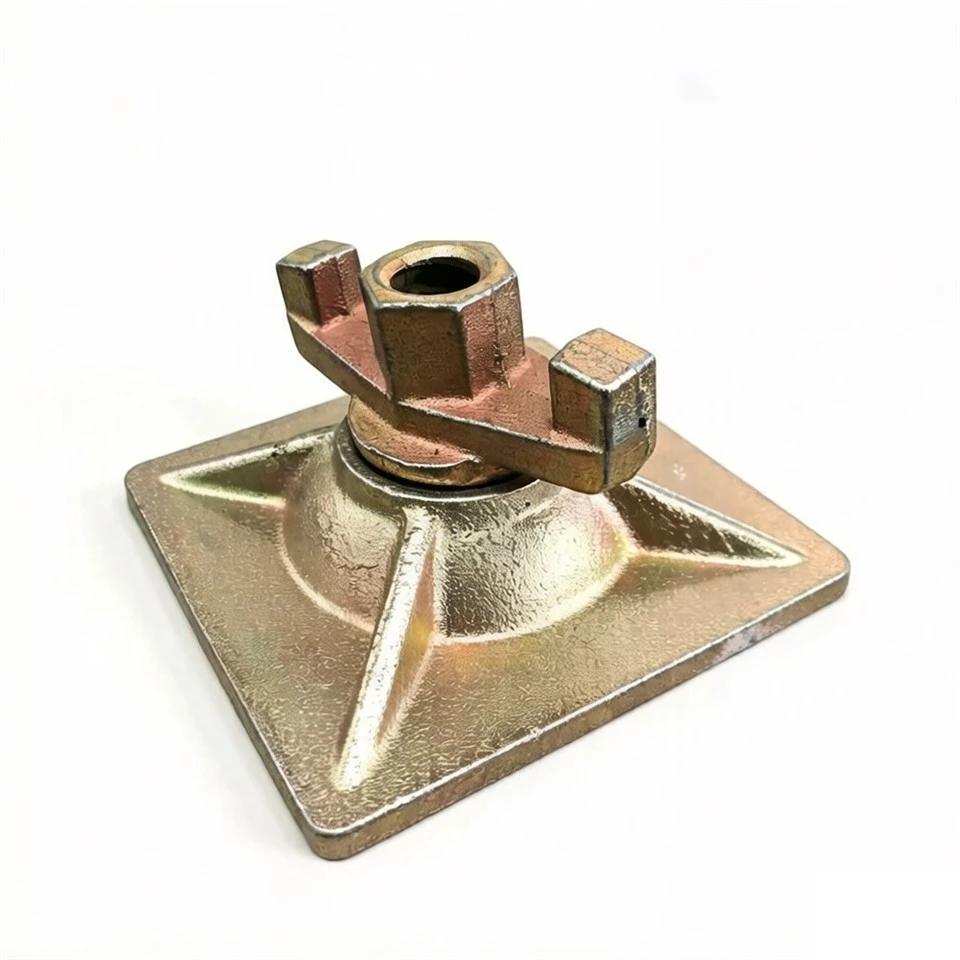

Toto příslušenství pro těžké{0}}bednění je vyrobeno z tvárné litiny nebo zápustkově kované oceli s pozinkovaným povrchem pro odolnost proti korozi. Skládá se ze čtyřhranné nosné desky a sestavy otočné křídlové matice, která je navržena pro práci se spojovacími tyčemi (typicky D15/D17) k upnutí a zajištění bednění při lití betonu.
Otočný mechanismus umožňuje naklonění matice, takže je ideální pro šikmé nebo otlučené bednění, kde spojovací tyč není kolmá ke stěně. Čtvercová deska rovnoměrně rozděluje upínací tlak, aby nedošlo k poškození bednění, zatímco konstrukce křídla umožňuje rychlé utažení pomocí kladiva nebo klíče. Poskytuje vysokou pevnost v tahu (až 180 kN) a je opakovaně použitelný pro více stavebních cyklů, takže je nezbytný pro aplikace smykového bednění stěn, sloupů a stropů.
Velikost a specifikace kombinované matice bednění
Velikosti kombinovaných matic bednění
| 15/17 mm (D15, D16 a D17) |
Pracujte s 15/17 mm spojovací tyčí nebo spojovací tyčí Dywidag |
| 20/22 mm (D20) |
Pracujte s 20/22 spojovací tyčí a spojovacími tyčemi |
Typy křídlových otočných desek
| Zápustkově kovaný typ |
Typ Doka a Peri. Kování z ocelových kruhových tyčí |
| Litinový typ |
Levnější. Více populární |
|
Kovaný typ Combi Wingnut Pivot Plate Features Odolnější Povrch je hladší a hezčí Stabilnější v kvalitě Získejte vyšší zatížení a lepší nosnost Drahé v ceně |
Vlastnosti kombinované matice litinového typu Levnější v ceně Efektivnější výroba a rychlejší dodání Více populární použití Splňte požadavek na nosnost (více než 190 kN pro 15/17 mm)
|
Tvary super talíře kombinované matice
Kombinovaná matice bednění má jednu křídlovou matici a jednu super desku a obě součásti fixuje čep. V betonu se super deska používá jako zábradlí, aby se zabránilo prosakování během betonování a tvarování.
Existují dva tvary vrchní desky otočné matice:

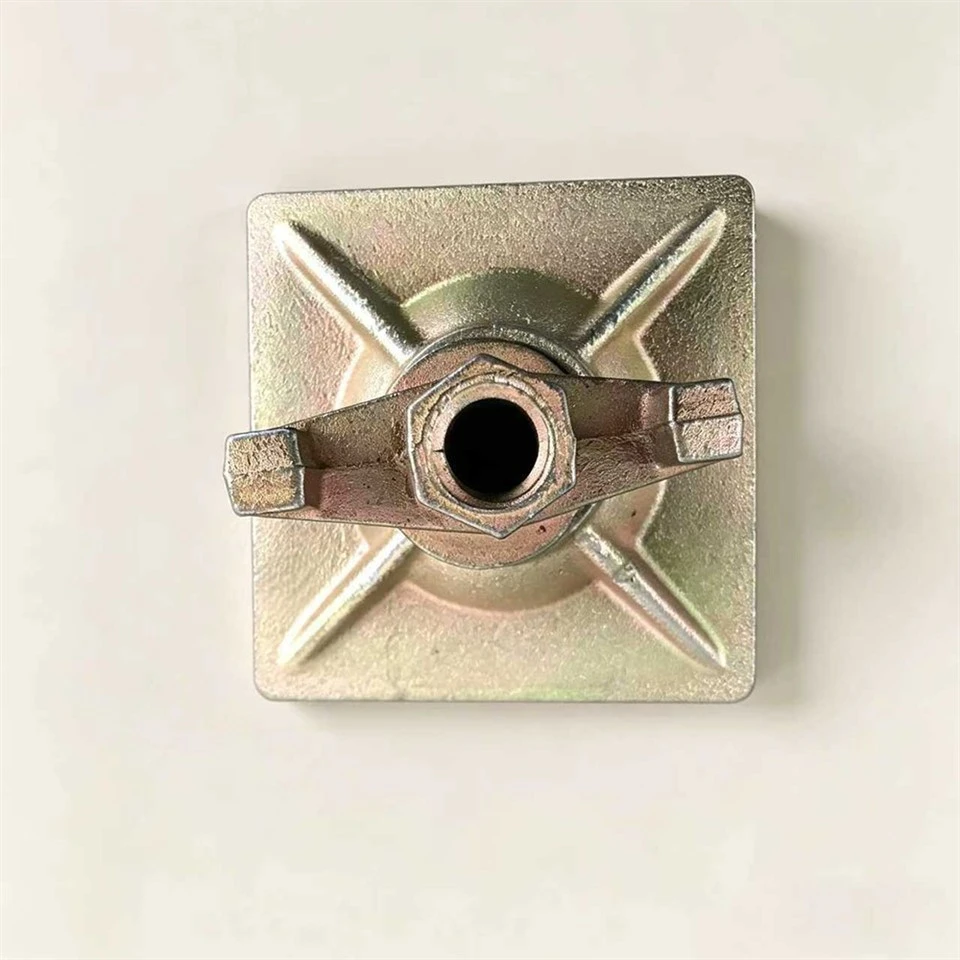

Čtvercová talířová otočná matice
Kulatá čepová matice
Čtvercová otočná matice Super Plate Velikosti: 120x120mm nebo 115x115mm
Kulaté otočné matice Super Plate Velikosti: OD130 mm
Přizpůsobené velikosti jsou k dispozici podle vašeho výkresu nebo vzorků.
Bednění Kombinovaná matice Dokončení
E-pozinkovaná je povrchová úprava kombimatice bednění. Pro galvanizaci vaší otočné křídlové matice můžete použít bílou nebo zlatou barvu.
Typ a hmotnost kombinované matice bednění
| Žádný | Položky | Velikost spojovací tyče | Typy | Hmotnost |
| WDB115-15 | Kombinovaná matice 115mm | 15/17 (D15, D16) | Litina | 1,05 kg |
| WDB120-15 | Kombinovaná matice 120mm | D15/17 (D15,D16) | Litina | 1,20 kg |
| WDB130-20 | Kombinovaná matice OD130mm | D20 | Kovaný | 1,3 kg |
Objednejte si kombi matici bednění (kupolovou matici, křídlovou otočnou desku, otočnou křídlovou matici) ještě dnes!
Posuňte nastavení bednění na další úroveň s našímKombinovaná matice bednění, také známý jakoKupole ořech, Otočná deska křídlového ořechu, Super talíř, Otočná křídlová matice s deskouneboKotevní deska s otočnou křídlovou maticí. Ať už stavíte obytné, komerční nebo průmyslové projekty, naše vysoce-výkonné bednicí matice zajistí stabilitu, bezpečnost a efektivitu.
Kontaktujte nás nyní pro cenovou nabídku nebo objednávku!
Klíčové tipy pro instalaci
Přizpůsobení úhlu: Hlavním účelem otočného kloubu je kompenzovat šikmé spojovací tyče. Nikdy nenuťte matici, aby se vyrovnávala rovně, pokud je tyč pod úhlem-nechat otočný čep přirozeně se otáčet.
Rovnoměrné utahování: Matice na obou stranách bednění utahujte vždy postupně a rovnoměrně. Nerovnoměrný tlak může způsobit prohnutí bednění nebo únik betonu.
Kapacita zatížení: Nepřekračujte jmenovitou pevnost matice v tahu (160 kN).
Ochrana proti korozi: Pozinkovaný povrch zabraňuje korozi, ale vyhněte se poškrábání povlaku během instalace, aby byla zachována životnost.
